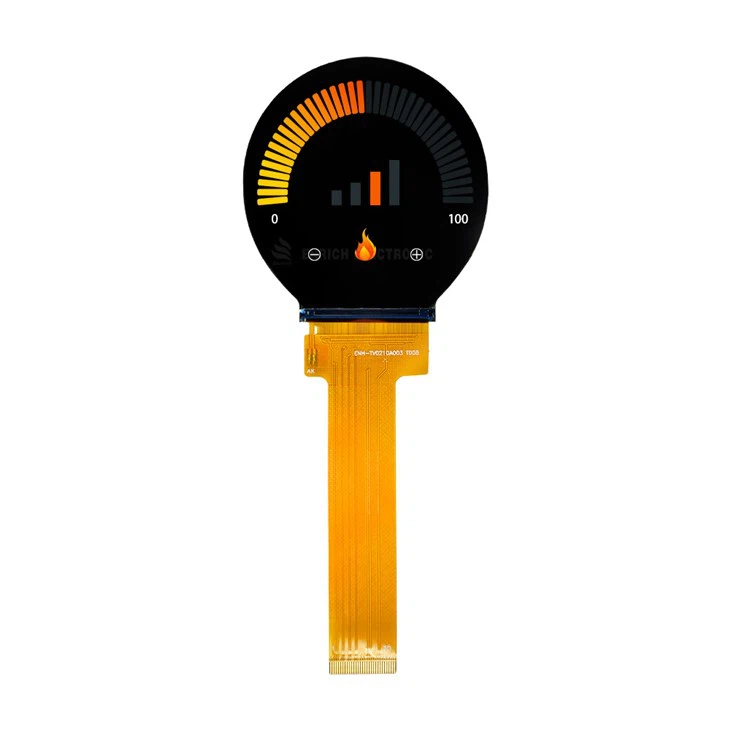

Mô-đun LCD TFT tròn 2,1 inch

ENH-TV0210A001Sự miêu tả



Tôi là trưởng nhóm kỹ thuật tại một nhà máy LCD vừa và nhỏ. Chúng tôi không sản xuất mọi màn hình dưới ánh mặt trời nhưng chúng tôi đã tập trung vào các mô-đun hình tròn và có hình dạng đặc biệt trong 5 năm qua. cácMô-đun LCD TFT tròn 2,1 inchlà một trong những phần được chúng tôi yêu cầu nhiều nhất và trong quá trình thực hiện, chúng tôi đã mắc lỗi, sửa chúng cũng như phát triển một số ý kiến ​​mà bạn sẽ không tìm thấy trong biểu dữ liệu tiêu chuẩn.

Hãy để tôi bắt đầu bằng lời thú nhận: lô màn hình tròn 2,1 inch đầu tiên của chúng tôi có thiết kế FPC hoạt động hoàn hảo trên giấy nhưng lại thất bại trên sản phẩm thực. Hình dạng tròn có nghĩa là mạch linh hoạt bị uốn cong ở một góc khó xử bên trong vỏ đồng hồ thông minh. Sau đó, chúng tôi đã thiết kế lại vị trí đặt nẹp và thêm một khe nhỏ để giảm bớt căng thẳng. Đó là loại chi tiết mà chúng tôi hiện đưa vào dưới dạng tính năng tiêu chuẩn chứ không phải tùy chỉnh. Nhưng đó cũng là lý do tại sao tôi sẽ không bao giờ khẳng định rằng màn hình tròn “chỉ là màn hình hình chữ nhật với các góc bị cắt bớt”. Không phải vậy.



ST7701S không chỉ là một trình điều khiển khác

Hầu hết người mua nhìn vào IC điều khiển và nghĩ, "Tiếp theo, nó hoạt động được." Nhưng chúng tôi đã gặp đủ trường hợp nguy hiểm để biết rằng ST7701S có một số điểm kỳ quặc quan trọng. Ví dụ: sự kết hợp 3 dây SPI + RGB666 mà chúng tôi sử dụng không phải là tùy ý. Ban đầu, chúng tôi cung cấp giao diện RGB 24 bit đầy đủ nhưng khách hàng liên tục phàn nàn về những khó khăn trong việc định tuyến PCB trên bảng đồng hồ thông minh nhỏ. Biến thể RGB666 cắt các dòng dữ liệu từ 24 xuống 18 mà không làm giảm rõ rệt chất lượng màu đối với 16,7 triệu màu. Kết quả là một bố cục gọn gàng hơn và ít đau đầu hơn về tính toàn vẹn tín hiệu.

Một trong những khách hàng ô tô của chúng tôi cần MIPI DSI thay vì RGB. Chúng tôi đã dành ba tuần để xác thực biến thể MIPI 1 làn của cùng một bảng điều khiển 2,1 inch. Hiện tại nó đã có sẵn, nhưng thành thật mà nói, hầu hết các dự án nhúng đều không cần đến nó. Điểm ngọt SPI+RGB666 xử lý 480×480 ở tốc độ 60 khung hình/giây với ESP32‑S3, quá đủ để xem hoạt ảnh hoặc chuyển đổi giao diện người dùng bằng núm xoay.



Độ tương phản 1000:1 và "Đen vẫn đen"

Tỷ lệ tương phản thường được liệt kê dưới dạng số tiếp thị. Trên bảng điều khiển này, nó là sự thật. Chế độ IPS thông thường có màu đen có nghĩa là khi bạn gửi lệnh pixel đen, các tinh thể lỏng sẽ xoắn lại để chặn gần như toàn bộ ánh sáng. Trong phòng tối, màn hình hòa vào khung viền. Nhưng chiến thắng thực tế là khả năng đọc ngoài trời. Ở 300 nit (độ sáng tiêu chuẩn của chúng tôi), độ tương phản vẫn hữu ích, nhưng chúng tôi biết rằng khách hàng chế tạo núm xoay trong nhà thông minh cho nhà bếp đầy nắng cuối cùng sẽ yêu cầu 800‑1000 nit. Hiện tại, chúng tôi cung cấp tùy chọn đèn nền có độ sáng cao sử dụng cùng số lượng đèn LED (4 đèn LED) nhưng có chồng phim quang học khác. Dòng điện trên mỗi đèn LED duy trì ở mức 20 mA, do đó mức tiêu thụ điện không tăng gấp đôi.

Một khách hàng thiết bị y tế từng nói với tôi rằng sự khác biệt giữa độ tương phản 800:1 và 1000:1 có nghĩa là y tá của họ có thể đọc màn hình mà không cần nghiêng thiết bị. Đó là loại phản hồi sẽ ở lại với bạn.



Màn hình TFT tròn 2,1 inch thực sự không hoạt động ở đâu (Và chúng tôi đã khắc phục nó như thế nào)

Tôi không ở đây để bán cho bạn một sản phẩm hoàn hảo. cácMô-đun LCD TFT tròn 2,1 inchcó những hạn chế và bạn nên biết chúng.

Đầu tiên, góc nhìn được liệt kê là "TẤT CẢ" vì là IPS nhưng vẫn có hướng tối ưu. Bản phân cực được cắt bằng một trục chậm cụ thể. Nếu bạn gắn màn hình lộn ngược so với trục đó, bạn sẽ thấy một chút thay đổi màu sắc ở các góc cực cao. Chúng tôi cung cấp góc phân cực trong bản vẽ cơ học (tăng cường độ sáng trên 83 độ, tăng cường độ sáng dưới 7 độ). Hãy theo dõi nó.

Thứ hai, gam màu NTSC 70% phù hợp với hầu hết các giao diện người dùng, nhưng nếu bạn đang kết hợp màu của một thương hiệu cụ thể hoặc hiển thị hình ảnh y tế với độ chuyển màu tinh tế, bạn có thể muốn điều chỉnh gam màu tùy chỉnh của chúng tôi. Chúng tôi có thể điều chỉnh vật liệu lọc màu, nhưng nó yêu cầu số lượng đặt hàng tối thiểu. Đối với 90% ứng dụng đồng hồ thông minh và núm vặn, 70% NTSC đã là quá mức cần thiết.

Thứ ba, FPC có khoảng cách 0,5mm, 15 chân. Điều đó phù hợp với hầu hết các thiết kế, nhưng chúng tôi có những khách hàng cần bước hàn rộng hơn để hàn tay. Hiện tại, chúng tôi cung cấp phiên bản có khoảng cách 1,0mm dưới dạng tùy chọn tùy chỉnh. Nó đắt hơn, nhưng nó giúp bạn đỡ đau đầu khi lắp ráp.



Tùy chỉnh không phải là một từ thông dụng ở đây

Vì chúng tôi là nhà máy chứ không phải nhà phân phối nên "tùy chỉnh" có nghĩa là chúng tôi thực sự thay đổi dây chuyền sản xuất. Khi bạn yêu cầu một hình dạng FPC khác, chúng tôi không chỉ cắt phần đuôi dài hơn – chúng tôi còn sửa đổi dụng cụ. Việc đó cần có thời gian (thường là 3‑4 tuần) và NRE khiêm tốn. Nhưng điều đó cũng có nghĩa là bạn có được chính xác những gì mà bao vây của bạn cần.

Đây là một ví dụ thực tế: một khách hàng sản xuất vòng thông minh muốn FPC hiển thị thoát ra từ bên cạnh chứ không phải từ phía dưới. Chúng tôi đã xoay bố cục miếng dán trên kính, điều này đòi hỏi phải xác định lại quy trình liên kết ACF. Nó đã bổ sung thêm hai tuần và 800 đô la tiền công cụ. Họ đặt hàng 5.000 chiếc. Đó là đôi bên cùng có lợi.

Chúng tôi cũng cung cấp tích hợp cảm ứng – điện dung (FT3267 hoặc CST826) hoặc điện trở. Lớp phủ điện dung sử dụng cấu trúc G+FF, tăng thêm khoảng 0,6mm vào tổng độ dày. Đối với một chiếc đồng hồ thông minh, điều đó thật đáng chú ý. Đối với màn hình núm xoay thì ổn. Chúng tôi sẽ gửi cho bạn bản vẽ mặt cắt trước khi bạn cam kết.



Một số lưu ý về nhiệt độ và tuổi thọ

Phạm vi hoạt động là -20 độ đến +70 độ , lưu trữ -30 độ đến +80 độ . Đó là những con số được kiểm tra, không phải phép ngoại suy. Chúng tôi đã chạy 100 thiết bị trong 72 giờ ở nhiệt độ +70 với đèn nền bật. Không nhấp nháy, không lưu giữ hình ảnh vĩnh viễn. Thử nghiệm bảo quản ở nhiệt độ thấp ở -30 độ trong 168 giờ không gây ra vết nứt kính nào. Tuy nhiên, nếu bạn cần hoạt động ở -40 độ thì đây không phải là bảng điều khiển phù hợp. Chúng tôi có các mô hình khác cho điều đó.

Tuổi thọ đèn nền được đánh giá ở mức 20.000 giờ liên tục. Đó là điển hình cho đèn LED trắng. Khi sử dụng thực tế (làm mờ, hoạt động không liên tục), bạn sẽ sử dụng được lâu hơn. Chúng tôi đã có thiết bị theo dõi thể dục của một khách hàng chạy trong ba năm mà độ sáng không giảm đáng kể.



Mẫu: 20 đô la tốt nhất bạn sẽ chi tiêu

Chúng tôi giữ một lượng nhỏ hàng tiêu chuẩnMô-đun LCD TFT tròn 2,1 inchcho các đơn đặt hàng mẫu (1‑5 chiếc). Lệ phí mẫu là danh nghĩa và được hoàn lại theo lệnh sản xuất. Tôi thực sự khuyên bạn nên đặt hàng một số trước khi hoàn thiện bố cục PCB của mình. Tại sao? Bởi vì bản vẽ cơ khí hiển thị kích thước, nhưng nó không hiển thị cách FPC hoạt động khi bạn uốn nó 90 độ. Nó không hiển thị chính xác màu đen dưới trình điều khiển đèn nền cụ thể của bạn. Chúng tôi đã thấy khách hàng tiết kiệm được nhiều tuần làm lại bằng cách thử nghiệm mẫu sớm.



Hãy nói về những gì bạn đang xây dựng

Tôi viết điều này từ góc độ nhà máy vì tôi tin rằng các kỹ sư và người mua xứng đáng được nói chuyện thẳng thắn. cácMô-đun LCD TFT tròn 2,1 inchlà một phần vững chắc, nhưng nó không phải là phép thuật. Nó hoạt động tốt cho đồng hồ thông minh, giao diện núm xoay, thiết bị cầm tay y tế và mặt dây chuyền công nghiệp. Sẽ gặp khó khăn nếu bạn cần nhiệt độ cực rộng hoặc nếu PCB của bạn cực kỳ chật chội. Chúng tôi rất vui khi được chia sẻ những thất bại cũng như thành công của mình.

Nếu bạn có ý tưởng về một dự án, hãy gửi email cho chúng tôi. Chúng tôi sẽ trả lời bằng bảng dữ liệu, báo giá mẫu và có thể là một hoặc hai câu hỏi về các hạn chế cơ học của bạn. Và nếu bạn đề cập đến bài viết này, cá nhân tôi sẽ xem xét bố cục FPC của bạn miễn phí.

















● OEM&ODM ● KHÔNG MOQ ● MẪU TRONG KHO ● BAN KIỂM TRA TÙY CHỌN

















THÔNG SỐ KỸ THUẬT

MỤC	KÍCH THƯỚC	ĐƠN VỊ
Kích cỡ	2.1	inch
Kích thước phác thảo	56.0x59.0x2.26	mm
Nhiệt độ hoạt động	-20 độ - +70 độ	bằng cấp
Nhiệt độ bảo quản	-30 độ - +80 độ	bằng cấp
Nghị quyết	480x480
